Transformamos el paradigma de mantenimiento

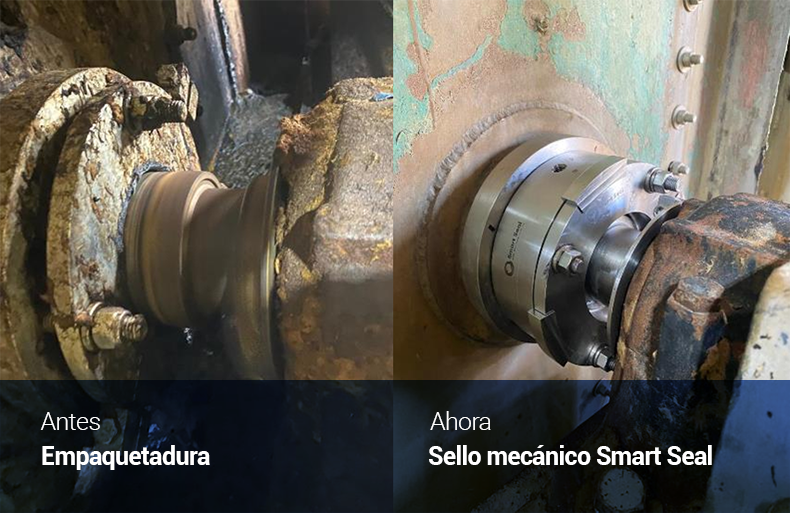

El equipo operaba con un sistema de sellado por empaquetadura de fibra sintética con PTFE (Chesterton 1727). Debido a las condiciones abrasivas y químicas de la pulpa, el sistema presentaba las siguientes deficiencias:
- Vida útil crítica: Necesidad de recambio mensual (alta frecuencia de paradas).
- Fugas constantes: Desgaste prematuro del eje y desperdicio de producto.
- Mantenimiento intensivo: Ajustes constantes de la prensaestopa para controlar el goteo.
Tras un análisis técnico de la aplicación, nuestro equipo de ingeniería recomendó la transición a tecnología de sellado mecánico avanzado:
- Sello Mecánico: Modelo Smart Seal STTP-WP.
- Materiales de Construcción: Caras en Carburo de Silicio (SiC) de alta dureza y fuelles/empaques en PTFE + GF / Vitón para máxima compatibilidad química.
- Sistema de Soporte: Implementación de un Plan API 62 (Ambientación externa), diseñado para crear una atmósfera limpia alrededor de las caras del sello y evitar la cristalización de la pulpa.
La intervención transformó la disponibilidad del equipo:
- Aumento de Disponibilidad: Pasamos de un cambio mensual a más de 10 meses de operación continua (y contando).
- Reducción de Costos: Eliminación del gasto recurrente en empaquetadura y horas hombre por paradas no programadas.
- Protección del Activo: Se eliminó el desgaste por fricción sobre el eje del equipo, extendiendo la vida útil de la lavadora de pulpa.
IMPLEMENTACIÓN DE PLAN API 62
Para garantizar la integridad del sello Smart Seal STTP-WP en un entorno saturado de sólidos y químicos agresivos, integramos un sistema de soporte bajo norma API 62 (Quench). Este diseño fue determinante por las siguientes razones:
- Barrera de Limpieza Externa: Se introdujo un fluido de lavado (agua limpia) a baja presión por el lado atmosférico del sello. Esto evita que los sólidos de la pulpa se acumulen y cristalicen en las caras de roce.
- Control Térmico de Caras: El flujo constante actúa como un refrigerante secundario, disipando el calor generado por la fricción entre el Carburo de Silicio (SiC) y el PTFE, manteniendo la película de lubricación estable.
- Prevención de Carbonización: En aplicaciones de licor negro o pulpa caliente, el Plan 62 impide que el fluido del proceso se "cocine" al contacto con la atmósfera, eliminando fallas catastróficas por atascamiento del fuelle.
- Casquillo de Restricción (Bushing): El sistema incluye un buje de seguridad que garantiza que el fluido de quench se dirija exactamente hacia las caras, optimizando el consumo de agua de planta.
Modelo STTP-WP (Tipo Cartucho / Heavy Duty)
Acero Inoxidable 316L / Hastelloy C
Carburo de Silicio (SiC) vs. Carburo de Silicio
Vitón / PTFE con Fibra de Vidrio
API 62 (Ambientación por Quench Externo)
Esta gráfica muestra la confiabilidad ganada. Es la más impactante.
Esta gráfica apela directamente al bolsillo del departamento de compras.
Muestra la liberación de carga de trabajo para el equipo técnico.
El incremento del 900% en la vida útil y la drástica reducción de costos operativos presentados en las gráficas superiores son el resultado directo de la sinergia entre el sello Smart Seal STTP-WP y la implementación del Plan API 62. Mientras que la empaquetadura convencional permitía el ingreso de partículas abrasivas de pulpa hacia la zona de sellado —causando fallas mensuales—, nuestro sistema de ambientación por Quench crea una barrera de presión positiva con agua limpia. Esta técnica elimina la cristalización de sólidos en las caras del sello, garantiza una lubricación constante y disipa el calor térmico, permitiendo que el equipo supere los 10 meses de operación continua sin degradación de materiales.
